Палатка УСБ-56 (0)

Палатка УСБ 56(0) производится в соответствие с техническими условиями МО РФ 858-6035-2009 на металлическом каркасе, состоящим из отдельных элементов трубчатого сечения. Палатка предназначена для всесезонного размещения личного состава воинских частей, функциональных подразделений, медицинских учреждений, штабов, ремонтных мастерских и для других целей, в полевых условиях, во все времена года и в любых погодных условиях.

Новейшая модель двухскатной военной палатки состоит из наружного намета, выполненного в синтетической камуфлированной ткани с полимерным кремнеорганическим покрытием. Это легкий водонепроницаемый материал, который отлично реагирует на особо низкие температуры воздуха даже при динамике. Основные преимущества ткани – это огне-термостойкость, пониженная светопропускаемость, устойчивость к прониканию токсичных и агрессивных веществ, высокие прочностные характеристики. Внутренний намет сшит из огнеупорной бязи, стенки отепления – из нетканого иглопробивного полотна. Также в комплект поставки входят: противомоскитная навесная сетка, синтетический пол и окна в подрамниках.

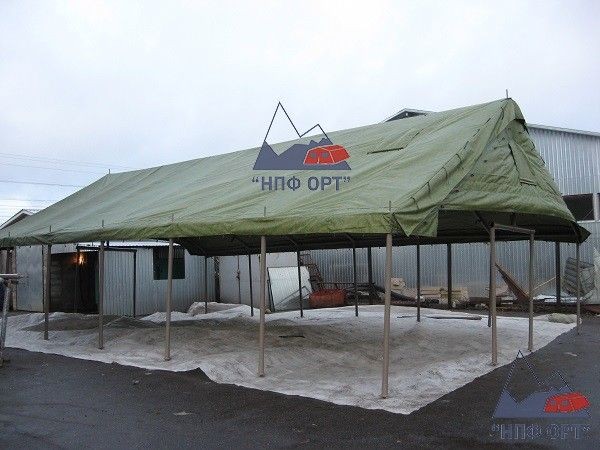

Каркас палатки УСБ-56 (0) состоит из трубчатых алюминиевых и стальных звеньев (стоек, связей, крестовин), соединяемых между собой. Места стыков трубчатых звеньев фиксируются соединениями типа байонет (штыковое соединение).

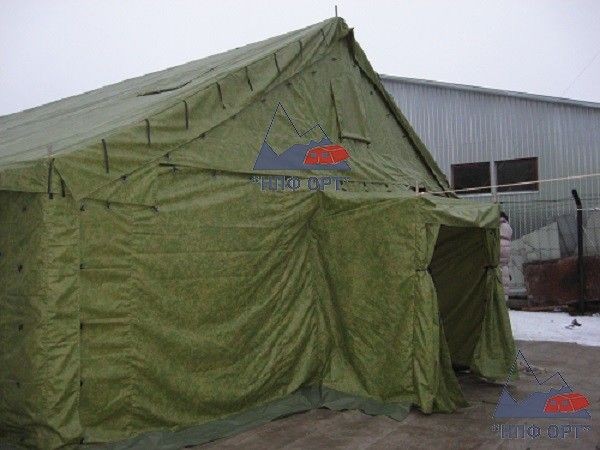

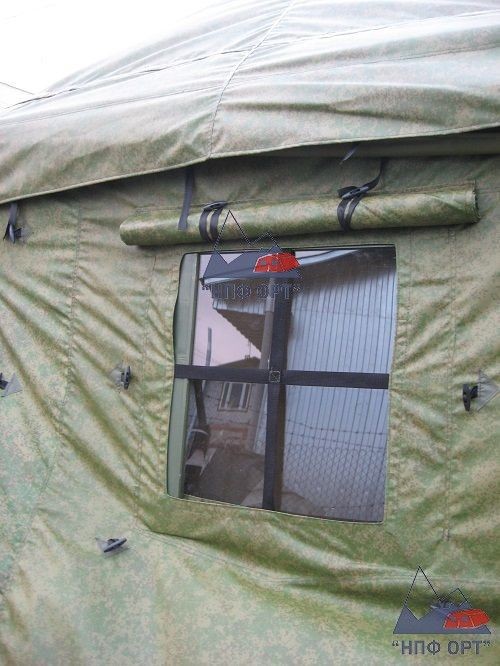

На боковых стенках палатки расположены окна. На торцевых стенах расположены входы с тамбурами и вентиляционные отверстия. В крыше имеются два дымоходно- вентиляционных отверстия. В нижней части боковых стен — отверстия с рукавами для подачи горячего или холодного воздуха.

Вместимость палатки УСБ (0) на двухъярусных армейских кроватях составляет 32 человека. Однако, если требуется разместить больше людей, то палатки возможно стыковать между собой по торцевым сторонам. Для этой цели предусмотрены специальные дополнительные клапаны, а торцевые стенки можно снять.

Палатка упакована в брезентовые баулы с ручками и деревянные коробки для предотвращения деформации алюминиевых стоек во время транспортировки.

Цена по запросу
Длина, м9.93
Ширина, м6.27
Внутренний тентпо желанию заказчика
Полпо желанию заказчика

Сборку и установку палатки проводить в следующей последовательности:

  • Выбрать и подготовить площадку размером 9х15 метров (Рис.Б.1 Приложения Б), желательно сухую и ровную, с возможностью подъезда к ней автотранспорта. Для предохранения тканевых частей палатки от загрязнения перед установкой рекомендуется площадку устлать сухой травой, мелкими ветками или другими подручными материалами.
  • Приступить к сборке каркаса палатки в соответствии со схемой сборки Рис.А.2 Приложения А, предварительно разложив на площадке его отдельные детали, как показано на (Рис.Б.2 Приложения Б).
  • Развернуть вдоль каркаса (снаружи) крышу наружного намёта, не расстилая её во всю ширину, так, чтобы она была обращена к грунту наружной стороной, а торцевой стороной с клапаном - в сторону наращивания палаток.
  • Последовательно поднимая крышу наружного намета, уложить её на связи по скату крыши и, расправляя в сторону, противоположную боковой стенке, растянуть крышу на верхней части каркаса. Надеть крышу наружного намёта круглыми отверстиями на все вертикальные штыри (на крайних крестовинах гребня и на связях по скату крыши). Прикрепить крышу ремнями с пряжками к каркасу по гребню и скатам, а торцевые стенки - к торцевым стойкам. Надеть вазики на штыри по гребню палатки.
  • Вставить стальные листы в дымоходные отверстия крыши наружного намета, прикрыть их клапанами, застегнув на клеванты, и расправить блочно-верёвочные устройства.
  • Развернуть под гребнем каркаса пол, не разворачивая его во всю ширину и на нём растянуть внутренний намёт. Не разворачивая намёт полностью, растянуть его во всю длину палатки под гребнем, выправив наверх по всей длине центральную часть наружной стороны с ремнями. При этом следить, чтобы дымоходные отверстии внутреннего намёта совпадали с дымоходными отверстиями, расположенными на крыше наружного намёта. Центральную часть внутреннего намёта подвесить ремнями с застежкой "липучкой" за связи по гребню каркаса. Прикрепить крышу внутреннего намёта к верхним частям связей скатов крыши ремнями с застежкой "липучкой". Скрепить вырезы дымоходных отверстий наружного и внутреннего наметов застегиванием петель за клеванты.
  • Поднять верхнюю часть каркаса стойками с одной стороны, поднимая одновременно все семь боковых стоек.
  • Поднять противоположную сторону палатки, подставив боковые стойки, присоединить к стойке торца перемычку торца и к ней две стойки .
  • Развернуть боковую стенку наружного намёта вдоль стоек снаружи палатки, выправив наверх продольную кромку с круглыми отверстиями. Навесить на каркас под крышу стенку наружного намёта, последовательно надевая верх стенки круглыми отверстиями на вертикальные штыри, и пристегнуть стенку к металлическим полукольцам крыши карабинами. При надевании стенки край крыши снять со штырей и надеть поверх стенки.
  • Навесить с другой стороны палатки в той же последовательности вторую боковую стенку наружного намёта.
  • Внимание!!! Не закреплять ремни боковых стенок за боковые угловые стойки.
  • Установить оконные заполнения.
  • Забить в грунт металлические колья и закрепить палатку верёвочными оттяжками за штыри по верху боковой стороны и колья.
  • Уплотнить с обеих сторон палатки стыки продольных кромок крыши и боковых стенок наружного намёта, скатав их подзоры в плотные валики, и закрепив эти валики завязками.
  • Растянуть вдоль торцевых сторон палатки торцевые стенки с тамбуром так, чтобы лицевая сторона палатки (где находится тамбур) была направлена наружу палатки. Стенку навесить металлическими карабинами за полукольца верхней части палатки, и ремнями с пряжками за связи по скату крыши, а затем закрепить, пристегнув петли за клеванты вдоль верха торцевой части.
  • Внимание!!! Не закреплять ремни торцевых стенок за угловые стойки.
  • Установить тамбур с помощью тамбурных стоек и оттяжек, которые надеть на штыри стоек и металлические колья. Направляющие входа тамбура продеть сквозь полукольца на полотнищах входа и закрепить с помощью пряжек на противоположной стороне. При наращивании палаток торцевую стенку со стороны наращивания не навешивать.

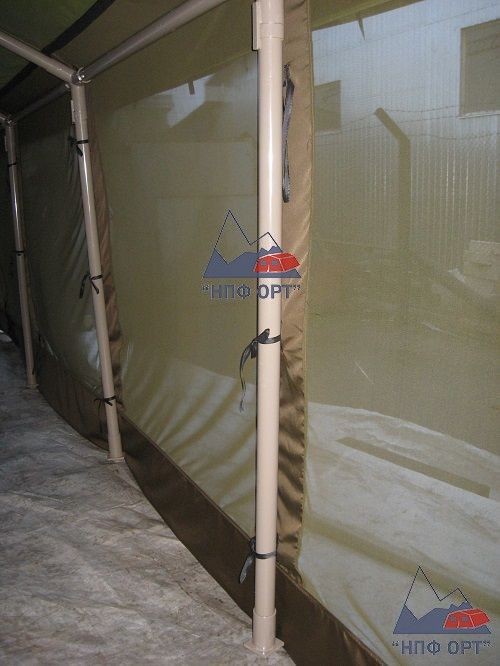

  • Навесить сетку антимоскитную снаружи каркаса на застежку текстильную "липучкой", расположенную по периметру крыши. При этом следить, чтобы воздуховодные отверстия сетки антимоскитной совпадали с воздуховодными отверстиями, расположенными на боковой стенке наружного намёта.
  • Закрепить торцевые стенки наружного намета за угловые и торцевые стойки каркаса ремнями с пряжками, пропуская их через прорези в сетке антимоскитной .
  • Закрепить боковые стенки наружного намета за боковые стойки каркаса ремнями с пряжками, пропуская их через прорези в сетке антимоскитной. Закрепить боковые стенки наружного намета за угловые стойки каркаса ремнями с пряжками, пропуская их через прорези в торцевой стенке наружного намета и в сетке антимоскитной. Застегнуть клапана боковой стенки на клеванты торцевой стенки, а запашные полотнища торцевой стенки на клеванты боковой стенки.
  • Навесить стенки отепления внутри палатки изнаночной стороной к наружному намёту так, чтобы оконные проёмы и воздуховодные отверстиями наружного намёта и стенок отепления совпали. Стенки отепления навешивать за горизонтальные связи каркаса ремнями с застежкой "липучкой".
  • Навесить стенки отепления палатки по торцевым стенам с помощью петель на верхнем крае стенки отепления за клеванты, нашитые на торцевых стенах наружного намёта, так, чтобы концы стенок сходились против входа, заходя один за другой.
  • Закрепить внутренний намёт ремнями с застежкой "липучкой" по периметру крыши и за горизонтальные связи каркаса. За боковые стойки каркаса ремни внутреннего намёта закрепить, пропуская их через отверстия в стенке отепления.
  • Расправить пол палатки, закрепить его ремнями с пряжками к стойкам каркаса.
  • Закрепить внутренний намет к полу, продевая клеванты, расположенные по линии грязезащитной полосы внутреннего намета в отверстия на стенке отепления и пола.
  • Расправить подпольник палатки. Выкопать ровик для стока воды вокруг палатки у наружных стенок. Подпольник палатки уложить на грунт.

Наращивание (стыковка) палаток УСБ-56(0)

  • При наращивании палаток каждую очередную палатку собирать в той же последовательности, что и первую палатку. При этом в месте соединения палаток не навешивать нижнюю часть торцевой стенки с тамбуром.
  • Крышу наружных намётов соединять с помощью клапанов обеих палаток, свёртываемых валиком, который укладывается по линии стыка крыши этих палаток и закрепляется завязками.
  • Стенки наружных наметов палаток соединять дополнительными запашными полотнищами и клапанами по углам палаток.
  • Край навесной стенки отепления, подвешиваемой к торцевой стенке наружного намёта, свернуть и закрепить ремнями через пряжки, не закрывая оконных проёмов.
  • Запашные полотнища стенок внутреннего намета одной палатки застёгивать на клеванты другой палатки с помощью петель.
  • Торцевые стенки внутреннего намёта свёртывать горизонтальным валиком и удерживать в верхнем положении завязками.

Свертывание палатки

Разборка палатки производится в порядке, обратном установке.

  • Палатку следует снимать в хорошую погоду в сухом виде, предварительно очистив ее от пыли, грязи и наносного сора.
  • При опускании каркаса с намётами предварительно ослабляются торцевые, боковые и угловые оттяжки стороны, противоположной опусканию.
  • Все детали и узлы после тщательной очистки и просушки укладываются в соответствующие места укладки.
  • Если невозможно очистить и просушить палатку сразу, то после транспортировки ее необходимо немедленно просушить и уложить заново.
