Палатка М-10

ТУ 858-6088-2011

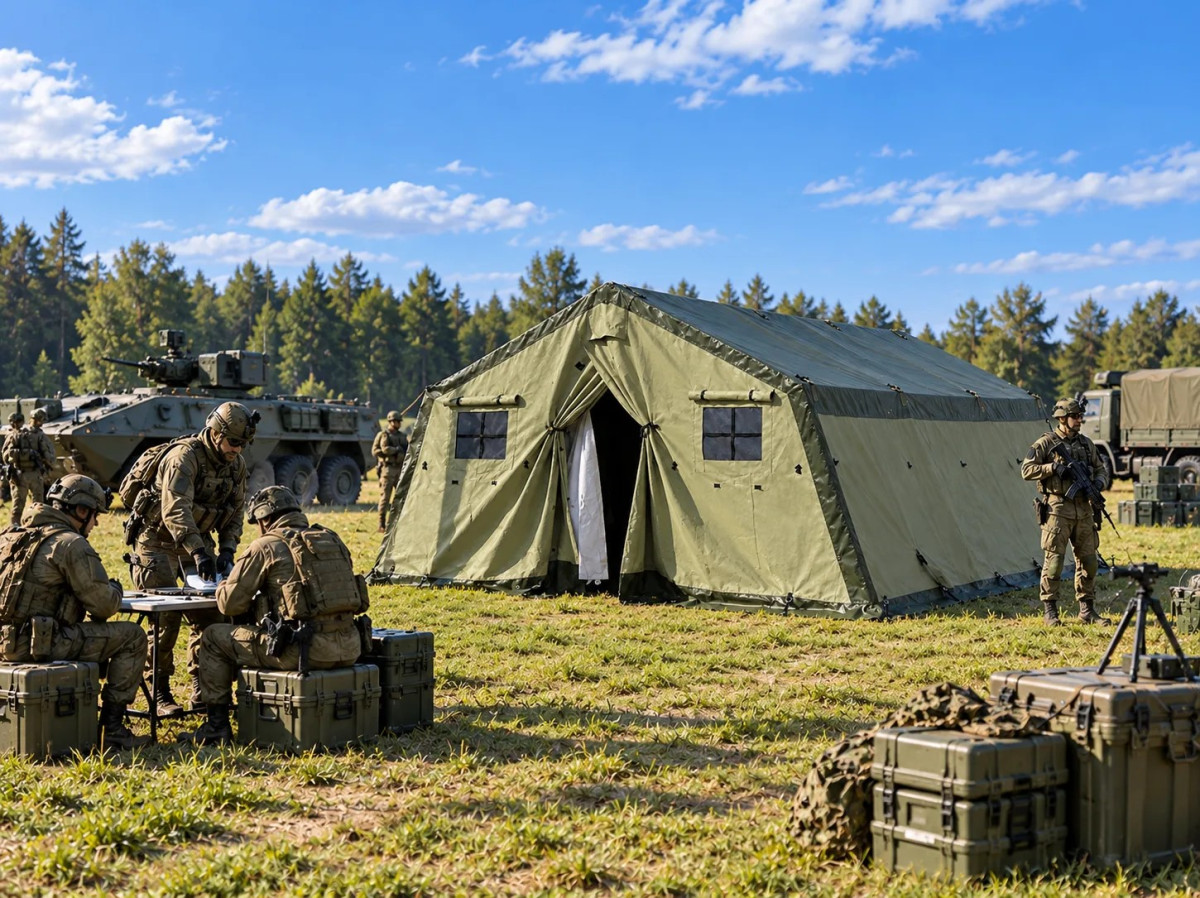

10-местная всесезонная армейская палатка М-10

Десятиместная палатка М10 предназначена для всесезонного проживания в полевых условиях. Стальной каркас из профильных труб выдерживает снеговую нагрузку до 140 кг/м², ветровую – 48 кг/м². При использовании печи или подключаемой через вшитый воздуховод тепловой пушки, палатка может использоваться в качестве жилой при температурах до -50⁰C. Внешний тент комбинированный: верх из герметичной ткани с двойным покрытием из ПВХ, стенки из «дышащей» полульняной парусины. Внутренний тент из моющейся ткани. Дымоходный люк оборудован стальным листом. Окна имеют москитные сетки и комплектуются съемным заполнением из оргстекла.

Цена: 135200 135 200 руб.
Длина, м6.1
Ширина, м4.8
Высота боковой стенки, м1.7
Высота по гребню, м2.4
Полезная площадь,кв.м.27.0
Количество спальных мест, чел10-12
Масса палатки, кг370 ± 50
Вид упаковки5 баулов
Размер упаковки, м

1. 1,75х0,50х0,40
2. 1,75х0,50х0,40
3. 2,00х0,35х0,25
4. 2,00х0,35х0,25
5. 0,70х0,60х0,05

Внешний тент1 шт
Каркас палатки1 комплект
Внутренний тент1 шт
Пол1 шт
Лист дымохода2 шт
Такелаж1 комплект
Упаковочный баул2 шт
Кувалда1 шт
  • мощный каркас в виде домика собирается из стального профиля;
  • пружинные фиксаторы и поворотные задвижки для надежного соединения элементов каркаса;
  • наклонные боковые стенки, повышающие ветроустойчивость;
  • окна с противомоскитными сетками из ПВХ в торцевых и боковых стенках;
  • съемное оконное заполнение из оргстекла;
  • ветрозащитные клапаны на окнах;
  • два защищенных стальным листом люка для дымохода;
  • противогнилостная юбка из ПВХ.

Сборку и установку палатки производить в следующей последовательности:

1. Выберите сухую и ровную площадку размером 11,0 x 15,0 метров. Разложите на площадке отдельные детали каркаса.
2. Наденьте на крайние стяжки арок кронштейны стоек торца.
3. Соберите крышную часть каркаса из труб и переходников.
4. Установите стяжки по линии второго подъема палатки, навесьте вспомогательные стойки в 2-м, 3-м, 5-м пролетах.
5. Соедините переходники и арочные стяжки.
6. Поднимите собранную часть палатки.
7. Вставьте арочные стяжки и соедините переходники стяжками основания.
8. Разверните пол.
9. Расстелите на полу внутренний тент.
10. Внутренний тент прикрепите ремнями к каркасу.
11. Набросьте внешний тент на каркас.
12. Установите и закрепите листы дымоходов.
13. Разместите с боковой стороны внутреннего тента стенку отепления. Закрепите ее ремнями на стяжках арок.
14. Соедините стенки отепления клевантами.
15. Установите поперечные тросовые стяжки.
16. Закрепите на палатке верхние концы оттяжек.
17. Установите верхние стойки торца и соедините их стяжками.
18. Поставьте каркас на вспомогательные стойки.
19. Установите оставшиеся стяжки арок и стяжки основания.
20. Установите нижние стойки торца.
21. Вденьте приколыши в отверстия пяток и вставьте их в грунт. Расправьте окончательно внутренний и наружный наметы палатки.
22. Установите стойки тамбуров и соедините их стяжками.
23. Набросьте на верхние концы стоек тамбура оттяжки.
24. Пристегните ремни пола к каркасу.
25. Застегните входы в палатку.
26. Вставьте приколыши в люверсы подпольника и вставьте их в грунт.
27. Разметьте и забейте в грунт металлические колья и раскрепите палатку веревочными оттяжками. Конек палатки и крайние плечевые точки крепите двумя оттяжками.
28. Вставьте оконное заполнение.

Свертывание палатки

1. Снимите оконное заполнение. Отвяжите оттяжки и выньте колы из грунта.
2. Выньте из грунта приколыши по периметру наружного тента.
3. Отстегните по периметру внутренний и наружный тенты от пола.
4. Отстегните внутренний тент и стенки отепления по боковым стяжкам.
5. Установите каркас на вспомогательные стойки и снимите по боковой стороне палатки стяжки арок. Опустите каркас на землю.
6. Выньте дымоходные листы.
7. Снимите наружный тент с крыши каркаса, сверните его.
8. Отсоедините внутренний тент от крыши каркаса, сверните его.
9. Отсоедините стяжки арок по второй боковой стороне палатки.
10. Разберите крышу каркаса.
11. Сверните пол.
12. Упакуйте все части палатки в чехлы и зашнуруйте.

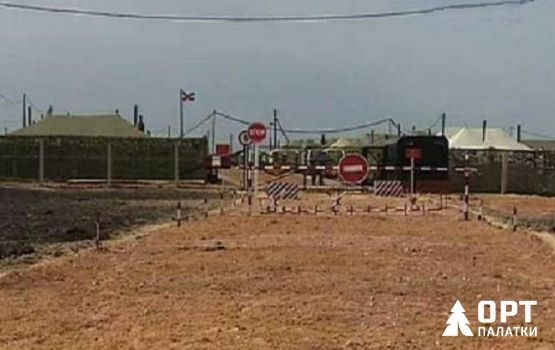

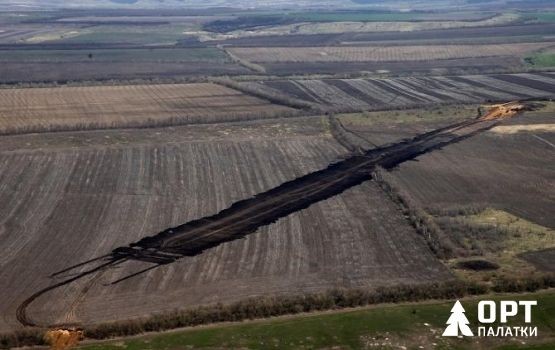

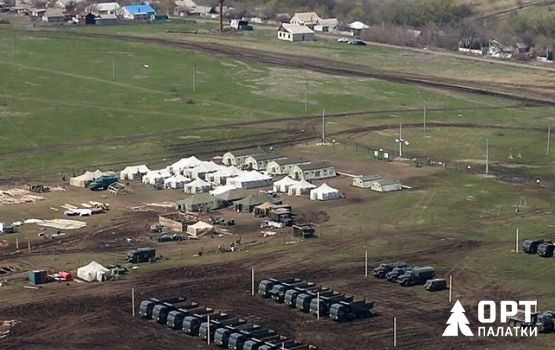

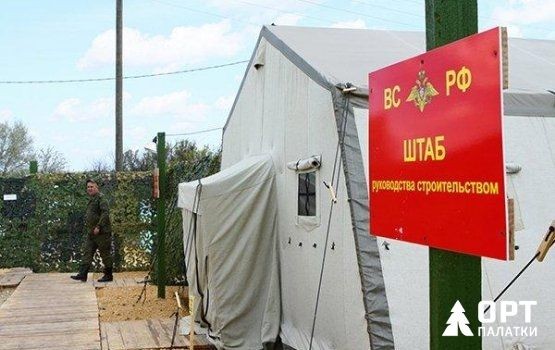

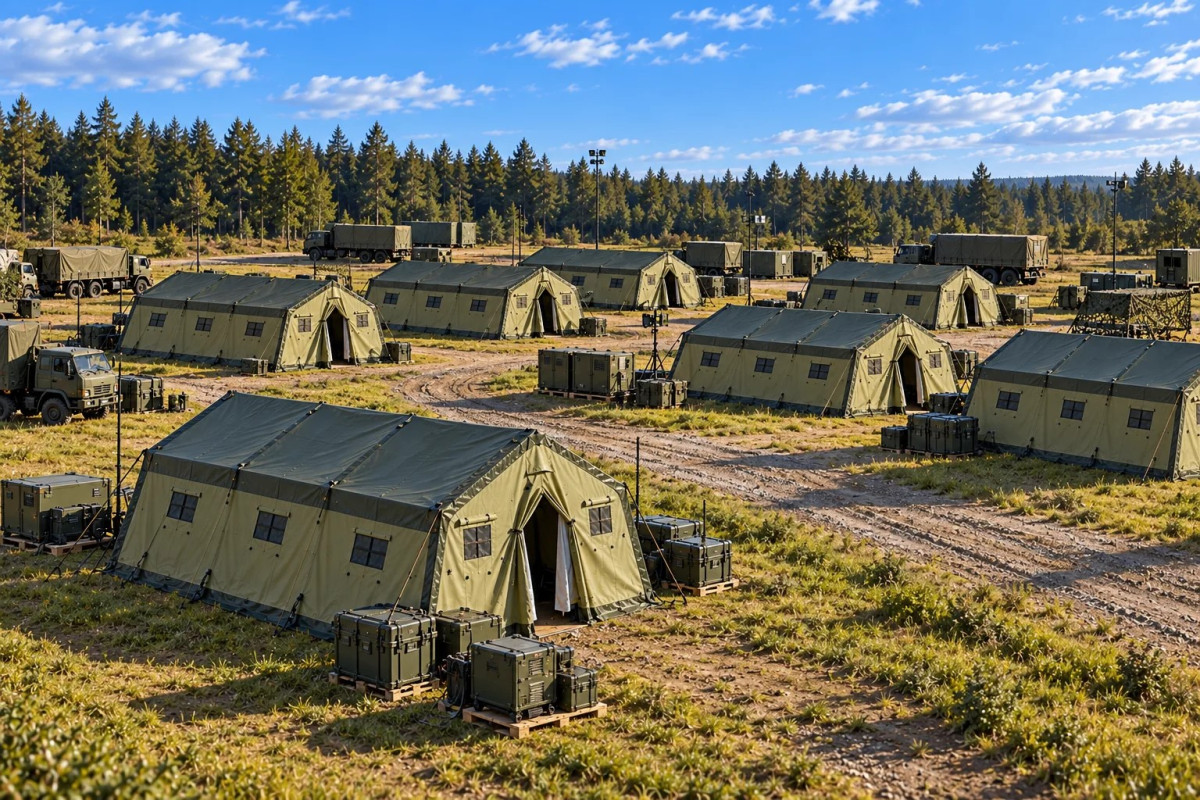

Палатки М-10 и М-30 производства НПФ ОРТ стали основными жилыми палатками для четырех бригад, занятых на возведении новой железнодорожной магистрали в Воронежской области. Строительство ведется силами Министерства обороны РФ.

Армейские палатки М-10 являются основными десятиместными палатками, принятыми в снабжение вооруженных сил РФ. Они были продемонстрированы на образовательном молодежном форуме "Ладога-2015", проходившем с 21 по 28 июня в поселке Смолячково (Курортный район Санкт-Петербурга) на территории одной из воинских частей.

О палатках-предшественницах палатки М-10, входивших в экипировку советских и российских войск до конца XX века, читайте в нашем материале "Об истории военных палаток серий "УСБ" и "УСТ".
